La copa de Casagrande golpea 120 veces por minuto sobre la base de caucho duro. El ritmo es constante, mecánico. En nuestro laboratorio de Pamplona, este equipo determina el límite líquido de arcillas extraídas de las terrazas del Arga. Muchas veces el suelo de la Cuenca de Pamplona presenta plasticidad media a alta, especialmente en la margen derecha del río. Sin ese dato, clasificar el suelo mediante el Sistema Unificado es imposible. El límite plástico lo obtenemos con bastones de 3 mm de diámetro, amasando la fracción fina. Son procedimientos definidos en la UNE 103-103 y UNE 103-104. Los resultados permiten anticipar el comportamiento del terreno frente a cambios de humedad, un factor crítico en el clima continental de la ciudad, con inviernos húmedos y veranos secos que afectan la estabilidad volumétrica de las arcillas expansivas locales.
Dos números, el límite líquido y el plástico, definen el potencial de cambio volumétrico del suelo pamplonés frente a la humedad.
Características del servicio en Pamplona
Desafíos técnicos típicos en Pamplona
Un error frecuente en la zona de expansión de Pamplona, hacia Mendillorri o Sarriguren, es asumir que el suelo arcilloso es homogéneo. Una constructora toma una muestra superficial, ve arcilla marrón y clasifica por tacto. Luego vienen los problemas: asientos diferenciales en soleras, fisuras en tabiquería, o peor, rotura de colectores por movimientos estacionales del terreno. La arcilla del Flysch de la Cuenca no es igual a la arcilla de terraza. Sin los Límites de Atterberg, el índice de plasticidad es una incógnita. Un IP superior a 20 ya indica un suelo potencialmente expansivo. Con ese dato, el cálculo de cimentaciones cambia: se pasa de una zapata corrida estándar a una losa armada o se añade una capa de sustitución granular. La UNE exige este ensayo para toda obra con fracción fina superior al 35%. Omitirlo es asumir un riesgo evitable.
Nuestros servicios de Límites de Atterberg
Nuestro enfoque en Pamplona es práctico: tomar la muestra, ejecutar el ensayo según UNE, y entregar resultados con interpretación geotécnica. No hacemos solo el número; decimos qué significa para tu obra.
Determinación de Límite Líquido y Plástico
Ensayo completo según UNE 103-103 y 103-104 con copa de Casagrande motorizada. Incluye cálculo del índice de plasticidad (IP) y clasificación USCS.
Perfil de Plasticidad en Sondeos

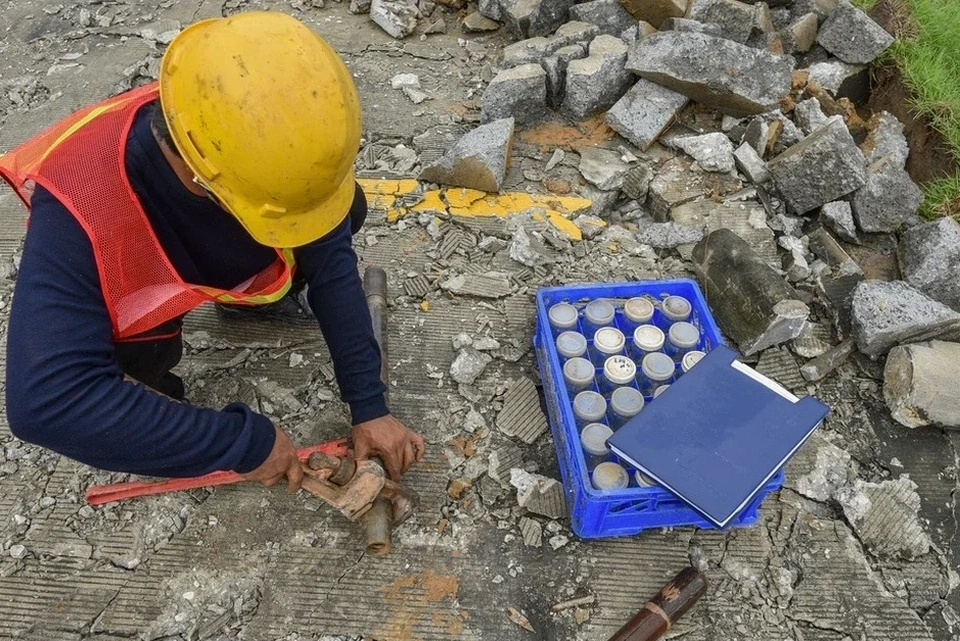

Ejecutamos el ensayo a diferentes profundidades de un sondeo o calicata para trazar la variación de la plasticidad con la cota, identificando capas expansivas.
Correlación con Ensayos Triaxiales
Combinamos los límites con ensayos de resistencia al corte para modelar el comportamiento drenado y no drenado de arcillas de baja y alta plasticidad.
Dudas habituales
¿Cuál es el precio de un ensayo de Límites de Atterberg en Pamplona?
El ensayo de Límites de Atterberg (líquido y plástico) tiene un precio entre 30 y 60 € por muestra, dependiendo del volumen de muestras. Para obras con múltiples sondeos aplicamos tarifas reducidas. Solicite presupuesto sin compromiso.
¿Qué norma aplican para el ensayo?
Aplicamos la UNE 103-103:94 para el límite líquido mediante copa de Casagrande y la UNE 103-104:93 para el límite plástico. La clasificación del suelo se realiza según el Sistema Unificado de Clasificación de Suelos (USCS).
¿Cuánto tiempo tardan en entregar los resultados?
El plazo de entrega estándar es de 24 a 48 horas una vez recibida la muestra en el laboratorio de Pamplona. Para urgencias, podemos entregar en 12 horas con un recargo.
¿Qué cantidad de muestra necesitan para hacer el ensayo?
Necesitamos aproximadamente 200 gramos de suelo pasante por el tamiz de 0.40 mm. Si la muestra tiene gravas, debe ser mayor para obtener suficiente fracción fina tras el tamizado. Ver más.
