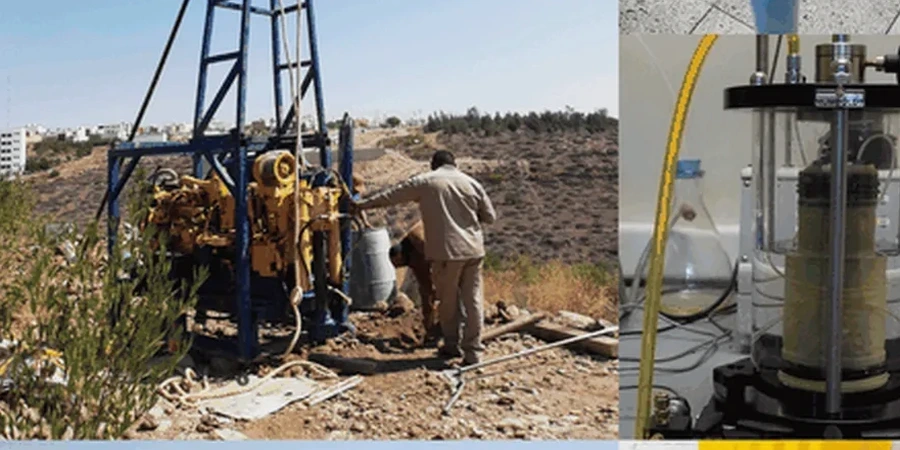

En la ampliación del polígono industrial de Landaben, una nave logística de 18 metros de altura libre mostró asientos diferidos en los primeros seis meses de operación. La solera fisurada y los puentes grúa descalibrados revelaron que el terreno de relleno antrópico sobre la terraza baja del Arga no fue tratado. La vibrocompactación no se reduce a introducir un vibrador en el suelo: requiere un diseño previo que defina malla de puntos, energía de compactación, tiempo de permanencia y secuencia de ejecución. Para un proyecto en Pamplona, donde alternan gravas aluviales con paquetes limo-arcillosos de baja capacidad portante, el diseño debe apoyarse en ensayos de campo como el ensayo CPT para perfilar la resistencia por punta en continuo, y complementarse con sondajes SPT que permitan recuperar muestras alteradas para identificar la plasticidad de los finos.
Un diseño de vibrocompactación mal calibrado en la Cuenca de Pamplona puede duplicar los asientos residuales y comprometer la cimentación de la nave industrial proyectada.
Características del servicio en Pamplona
Desafíos técnicos típicos en Pamplona
La llanura aluvial del río Arga a su paso por Pamplona presenta espesores de 4 a 9 metros de gravas arenosas con matriz limosa, sobre las que apoyan rellenos antrópicos no controlados en antiguas huertas y meandros colmatados. El riesgo principal al omitir un diseño de vibrocompactación es la densificación diferida por vibraciones de tráfico o sismo: los limos arenosos con índice de densidad bajo colapsan y generan asientos que no aparecen en los primeros meses sino al cabo de dos o tres ciclos estacionales. Un caso recurrente en Rochapea y Mendebaldea es la fisuración de soleras industriales bajo tráfico de carretillas elevadoras, con costes de reparación que superan con creces la inversión en mejora del terreno. La cimentación superficial sobre terreno no tratado en estas zonas arrastra el riesgo de giros inadmisibles en zapatas aisladas.
Nuestros servicios de Diseño de vibrocompactación
El diseño de vibrocompactación que proponemos parte de una campaña geotécnica específica y culmina en un proyecto ejecutivo con especificaciones de control. Dos líneas de trabajo estructuran la intervención:
Diseño geotécnico de la malla de compactación
Definición de la cuadrícula (triangular o cuadrada), energía nominal por punto, profundidad de tratamiento y secuencia de pases. Incluye estimación de asientos post-tratamiento y verificación del factor de mejora mediante correlaciones con CPT pre y post compactación.
Control de calidad y recepción del terreno mejorado
Elaboración del plan de control: número y ubicación de ensayos CPT de contraste, tolerancias de rechazo admisibles y criterios de aceptación según la norma UNE-EN 14731. Ejecutamos la supervisión de campaña y emitimos el informe de conformidad geotécnica.
Dudas habituales
¿Qué diferencia hay entre vibrocompactación y vibrosustitución?
La vibrocompactación densifica el suelo granular existente sin añadir material, mientras que la vibrosustitución (columnas de grava) introduce grava compactada desplazando el terreno blando. En Pamplona, la vibrocompactación funciona en las gravas arenosas de terraza, pero en los limos arcillosos de la Cuenca se requiere vibrosustitución o técnicas mixtas.
¿Qué normativa se aplica al diseño de vibrocompactación en España?
El marco normativo principal es el Eurocódigo 7 (UNE-EN 1997-1 y 1997-2) para el proyecto geotécnico, la UNE-EN 14731 para la ejecución del tratamiento mediante vibración profunda, y el CTE DB-SE-C en lo relativo a cimentaciones y asientos admisibles.
¿Qué ensayos de campo se necesitan antes y después del tratamiento en Pamplona?
Antes del tratamiento realizamos sondeos SPT con recuperación de muestra y ensayos CPT para perfilar la resistencia en continuo. Después de la vibrocompactación ejecutamos CPT de contraste en al menos el 10% de los puntos tratados, verificando el incremento de resistencia por punta según los criterios definidos en el proyecto de mejora.
¿Cuánto cuesta aproximadamente un diseño de vibrocompactación para una nave industrial en Pamplona?
El diseño geotécnico completo, incluyendo campaña de campo, análisis de mejora y proyecto ejecutivo, se sitúa en un rango orientativo de 820 € a 3.140 €, en función de la superficie a tratar, el número de ensayos pre y post tratamiento y la complejidad estratigráfica del solar dentro de la Cuenca de Pamplona.
¿En qué tipo de suelos de la comarca de Pamplona es más efectiva la vibrocompactación?
Es especialmente efectiva en las gravas arenosas sueltas de las terrazas del Arga, en rellenos granulares controlados y en depósitos de pie de monte del entorno de El Perdón. No es adecuada en suelos cohesivos con más de un 15% de finos plásticos; en esos casos el diseño debe migrar a columnas de grava o precarga con drenes.
