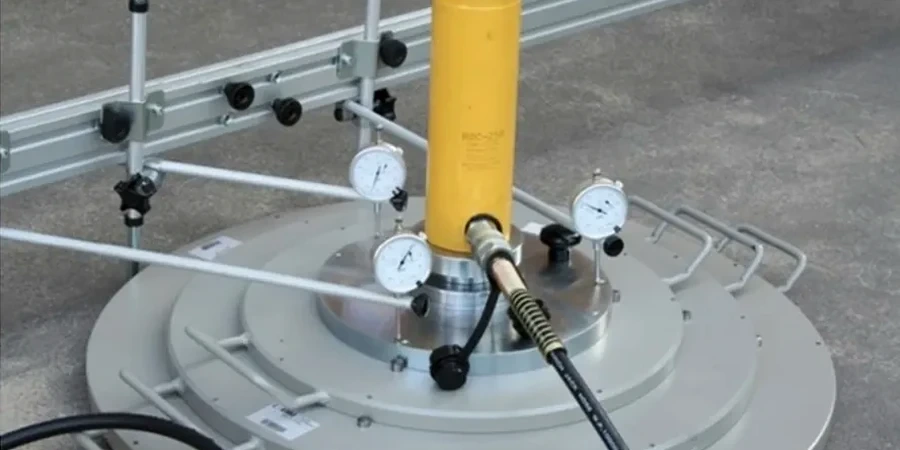

El gato hidráulico se posiciona sobre la placa de 762 mm de diámetro. La viga de reacción se ancla al camión de lastre. En ese momento empieza la medición real. En Pamplona ejecutamos el ensayo PLT con equipos calibrados que registran asientos inferiores a 0,01 mm. No trabajamos con estimaciones: cada ciclo de carga y descarga sigue el procedimiento de la UNE 103808:2006. La cuenca de Pamplona presenta terrazas fluviales del Arga con limos y gravas que exigen valores de K30 verificados in situ. Obtener ese dato sin ensayo es un riesgo técnico que ningún proyectista debería asumir. Complementamos la campaña con un sondaje SPT cuando el perfil supera los 4 metros y se necesita correlacionar la resistencia en profundidad con el módulo superficial.
El K30 no se estima con correlaciones de gabinete. Se mide con una placa rígida y un gato hidráulico sobre el terreno real de apoyo.
Características del servicio en Pamplona
Desafíos técnicos típicos en Pamplona
Pamplona está a 446 metros de altitud. Inviernos con heladas y veranos secos. El contraste climático afecta a los suelos superficiales. En terraplenes compactados con humedad óptima en octubre, el mismo suelo puede perder rigidez en febrero tras varios ciclos hielo-deshielo. Una losa diseñada con K30 sobrestimado en verano fisura en invierno. Las arcillas expansivas del flysch en la Chantrea o Mendillorri añaden otro factor: cambios volumétricos por variación de humedad que invalidan cualquier correlación de laboratorio. El ensayo placa de carga elimina esa incertidumbre. Mide la respuesta real del conjunto suelo-compactación en el momento de la obra. Si el valor de K30 queda por debajo de lo asumido en cálculo, redimensionamos la cimentación antes de hormigonar. Corregir después cuesta diez veces más.
Nuestros servicios de Ensayo placa de carga (PLT)
Ejecutamos el ensayo placa de carga integrado dentro de la campaña geotécnica completa. El dato de K30 se interpreta junto con el perfil de resistencia en profundidad y la granulometría del suelo.
Ensayo PLT para losas de cimentación
Determinación del coeficiente de balasto K30 en fondo de excavación. Aplicamos ciclos de carga-descarga según UNE 103808. Informe con curva tensión-asentamiento en 48 horas.
Control de compactación en rellenos
Verificación de la capacidad portante en tongadas compactadas. Ensayos sobre terraplenes, subbases granulares y explanadas mejoradas con suelo-cemento.
Campaña geotécnica combinada
PLT + sondeos SPT + granulometría por tamizado. Perfil completo de resistencia y deformabilidad del terreno para validar el modelo de cálculo de cimentaciones.
Dudas habituales
¿Qué norma aplica al ensayo de placa de carga en España?
La norma de referencia es la UNE 103808:2006 «Ensayo de carga vertical de suelos mediante placa dinámica». Para obras de carreteras, el PG-3 establece criterios de aceptación complementarios. Nuestro laboratorio sigue el procedimiento de carga estática con placa rígida de 762 mm y gato hidráulico, registrando asientos con comparadores de 0,01 mm de precisión.
¿Cuánto cuesta un ensayo de placa de carga en Pamplona?
El precio de un ensayo PLT en Pamplona oscila entre 500 € y 590 € por punto de ensayo. El coste final depende del número de puntos, la accesibilidad en obra y si se requiere camión de lastre o se dispone de anclaje alternativo. Para campañas con más de 4 puntos aplicamos tarifa reducida.
¿En qué tipo de obras es obligatorio el ensayo de placa de carga?
Es preceptivo en losas de cimentación de edificios, pavimentos industriales, plataformas logísticas y explanadas de carreteras cuando el proyecto exige verificación del módulo de reacción K30. El CTE DB-SE-C y el Eurocódigo 7 remiten a ensayos in situ cuando el terreno presenta variabilidad o las consecuencias del fallo son graves.
