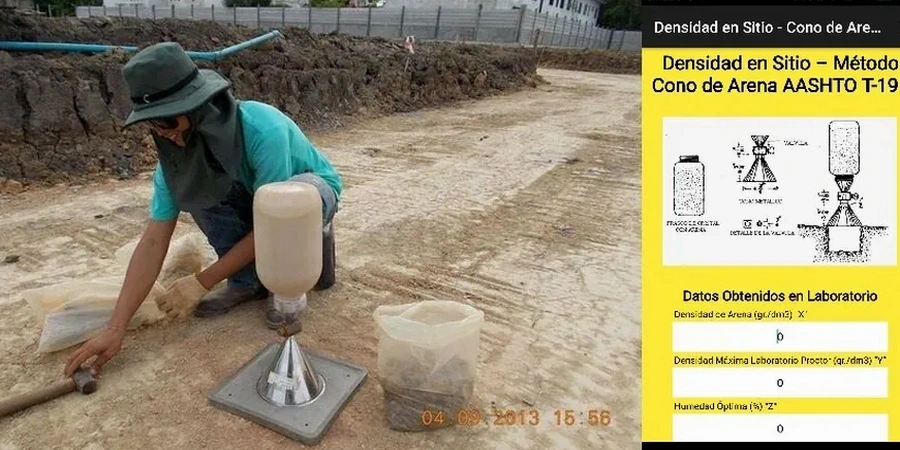

Pamplona se asienta a 450 metros de altitud en el corazón de la Cuenca homónima, donde los depósitos aluviales del río Arga y Elorz generan terrazas fluviales con graves heterogéneos que demandan un control geotécnico riguroso. La densidad de campo medida con cono de arena sigue siendo el método de referencia cuando se necesita una verificación directa y económica del grado de compactación alcanzado en rellenos, subbases y terraplenes. En esta ciudad de casi 210.000 habitantes, donde las nuevas urbanizaciones del Ensanche y los polígonos industriales de Landaben y Agustinos exigen plataformas estables, el ensayo de densidad de campo con cono de arena permite contrastar que la energía de compactación especificada en proyecto se traduzca en valores reales de densidad seca. El procedimiento, normalizado bajo UNE 103503:1995, aporta una trazabilidad completa que los métodos nucleares no siempre ofrecen, y por eso sigue siendo el favorito de directores de obra que priorizan seguridad jurídica sobre velocidad de ejecución.
La diferencia entre un relleno que asienta 3 centímetros y uno que no asienta suele estar en un control de densidad bien ejecutado con cono de arena.
Características del servicio en Pamplona
Desafíos técnicos típicos en Pamplona
Un error recurrente en obras de urbanización del extrarradio pamplonés es asumir que el número de pasadas del compactador garantiza por sí solo la densidad exigida sin verificar el resultado con ensayos de campo. Las margas y arcillas del Terciario que afloran en laderas como las de Mendillorri o Echavacoiz cambian su comportamiento de compactación con variaciones mínimas de humedad, y un control visual o basado únicamente en el espesor de tongada puede dejar capas con densidades del 88 % del Proctor cuando la especificación exige el 95 %. Esa diferencia, detectada a tiempo con el cono de arena, evita asientos diferenciales que agrietan pavimentos y canalizaciones en los primeros dos años de servicio. La normativa UNE establece una frecuencia mínima de ensayos por volumen de relleno, pero en suelos problemáticos como los de la Cuenca de Pamplona conviene intensificar la frecuencia y combinar el dato de densidad con un control granulométrico del material de aporte.
Nuestros servicios de Densidad de campo (cono de arena)
El control de densidad in situ se integra dentro de un plan de aseguramiento de calidad más amplio. En función de la fase de obra y del tipo de suelo de la Cuenca de Pamplona, disponemos de estos servicios complementarios:
Ensayo de compactación Próctor en laboratorio
Determinamos la densidad máxima seca y la humedad óptima de compactación según UNE 103501:1994 para el material de préstamo o de la propia traza, paso previo indispensable para interpretar cualquier ensayo de cono de arena.
Control de tongadas con placa de carga dinámica
Para obras lineales extensas donde se requiere verificar decenas de puntos al día, combinamos el cono de arena como referencia con ensayos de placa de carga ligera que aceleran la toma de decisiones sin perder la correlación con la densidad.
Dudas habituales
¿En qué tipo de suelos de Pamplona es más fiable el ensayo del cono de arena?
El método es especialmente fiable en los rellenos de terraplén y subbases granulares comunes en la Cuenca de Pamplona, con tamaños máximos de árido inferiores a 37.5 mm. Funciona muy bien sobre arenas limosas de terraza, zahorras artificiales y suelos cohesivos de plasticidad media. En gravas gruesas de los depósitos aluviales del Arga, donde las partículas superan ese tamaño, el hoyo se deforma y la medición pierde precisión; en esos casos recomendamos métodos alternativos como el balón de goma o el densímetro nuclear calibrado con correlación local.
¿Cuánto cuesta aproximadamente un ensayo de densidad por cono de arena?
El precio de un ensayo de densidad de campo con cono de arena en la zona de Pamplona y su área metropolitana suele situarse entre 60 y 80 euros por punto, en función del número total de puntos a ensayar en la jornada y de la accesibilidad al tajo. Los desplazamientos a obras fuera del radio de la Cuenca pueden ajustar ligeramente ese rango.
¿Cuántos ensayos de cono de arena exige la normativa por cada tongada compactada?
El PG-3 del Ministerio de Fomento establece como mínimo 1 ensayo de densidad por cada 500 m² de tongada o 1 por cada 100 m³ de material compactado. En coronación de terraplenes y subbases bajo pavimento, la frecuencia sube a 1 ensayo cada 200 m². Para suelos heterogéneos como los de las terrazas del Arga, la dirección facultativa suele intensificar esta frecuencia para garantizar la homogeneidad del control. Ver más.
